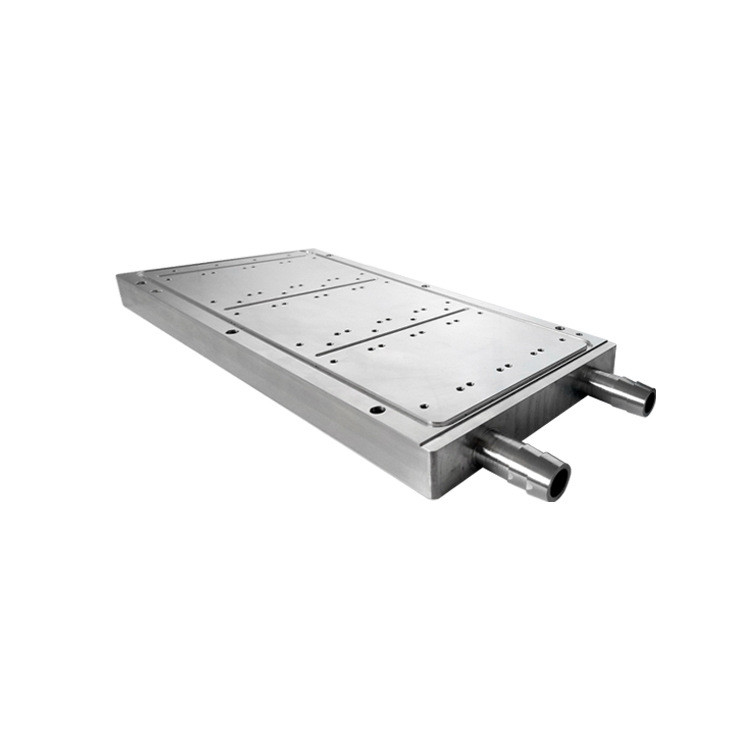

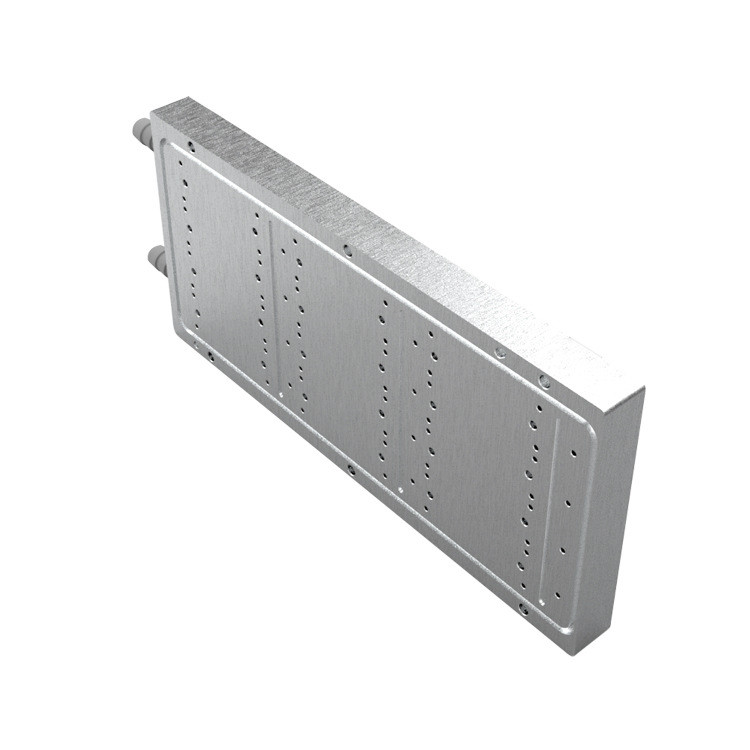

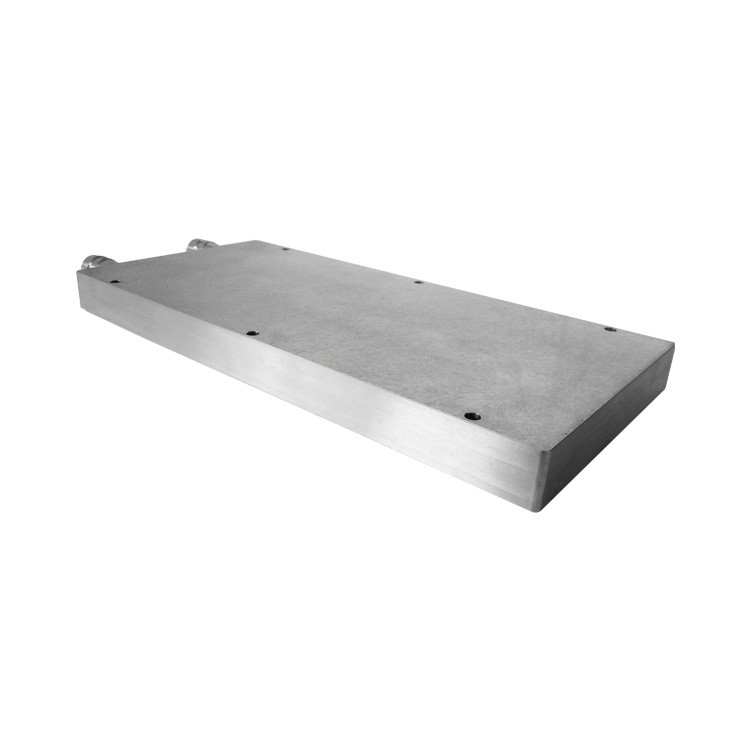

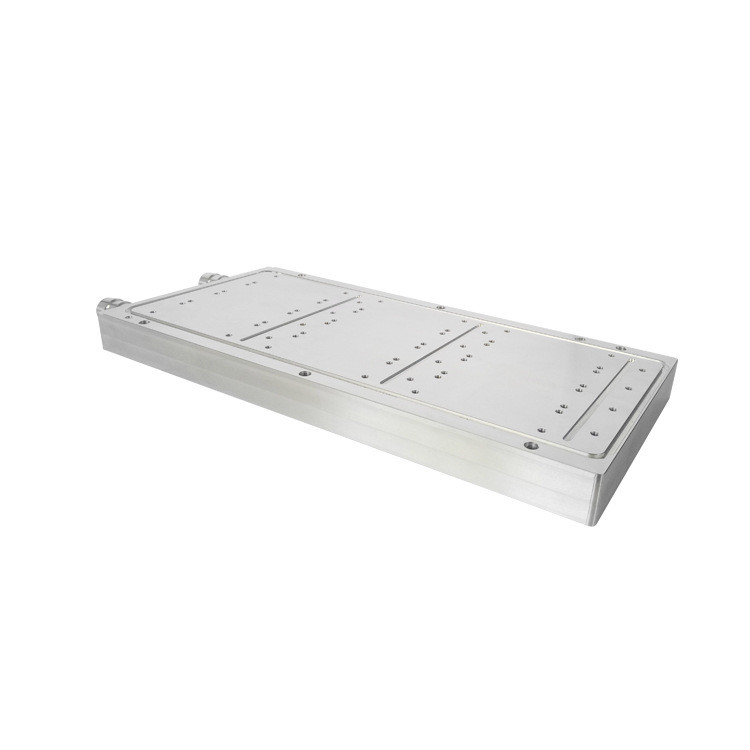

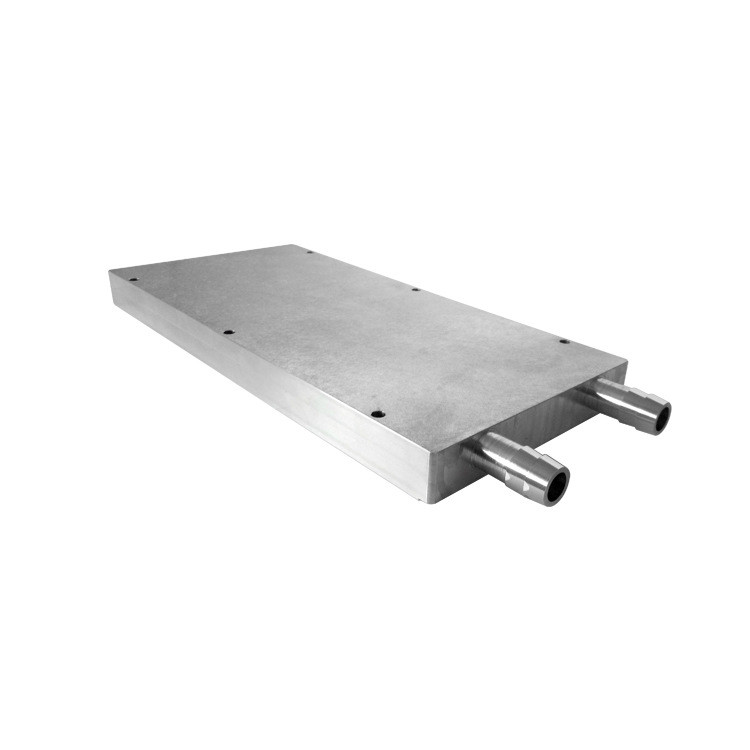

Indywidualny radiator z płynną zimną płytą chłodzącą wodę do urządzeń przemysłowych

Szybki szczegół

CO TO JEST PŁYTA ZIMNA?

Zimna płyta jest odpowiedzialna za odbieranie ciepła z urządzenia (urządzeń) i przekazywanie go do jednofazowego płynu chłodzącego, krążącego przez wewnętrzne kanały płyty, a następnie odprowadzanie go do chłodnicy.Istnieje kilka termicznych/mechanicznych zalet rozwiązania z zimną płytą..

Notatka

Radiatory cieczowe są również nazywane grzejnikami chłodzonymi wodą i grzejnikami chłodzonymi cieczą.Są one zazwyczaj wykonane z aluminium i służą do rozpraszania ciepła.Stosowane są głównie w urządzeniach dużej mocy, takich jak serwery, falowniki, falowniki, APF, SVG, IGBT itp. Pamiętaj, aby mieć Firma Fodor Radiator Factory specjalizuje się w aluminiowych radiatorach, płytach chłodzących wodę itp. zainstaluj element grzejny na płycie chłodzącej wodę, aby rozproszyć ciepło, a ciecz wewnętrzna jest specjalnie wyznaczona.

ACT ZAPEWNIA ROZWIĄZANIA TERMICZNE DO CHŁODZENIA CIECZĄ NA POZIOMIE SYSTEMU

Fodor projektuje i dostarcza rozwiązania termiczne na poziomie systemu.Płyty chłodzące stosowane w połączeniu z pompą, wymiennikiem ciepła, radiatorem i przewodami cieczowymi zawierają typową pętlę chłodzącą pompowaną ciecz.Pompowane systemy chłodzenia cieczą są wykorzystywane w wielu zastosowaniach, w tym w chłodzeniu silników samochodowych, kontroli termicznej awioniki i chłodzenia reaktorów jądrowych.W wielu przypadkach zbiorniki i zawory służą do kontrolowania objętości płynu i szybkości przepływu.Pompa cyrkuluje płyn w pętli, która odbiera ciepło z płyty zimnej i rozprasza ciepło przez wymiennik ciepła.

Nasz zespół ekspertów ds. ciepła opracowuje zaawansowane technologie chłodzenia cieczą, które są w stanie rozwiązać złożone problemy związane z konwencjonalnymi technologiami chłodzenia cieczą.Celem naszych wysiłków jest udoskonalenie technologii chłodzenia cieczą, aby umożliwić chłodzenie bardzo silnych strumieni ciepła przy minimalnym spadku ciśnienia.W szczególności wysiłki badawczo-rozwojowe Fodora w dziedzinie zaawansowanych technologii dla różnorodnych zastosowań, w tym chłodzenia dużej mocy, elektroniki mocy i mikroprocesorów komputerowych lub chłodzenia centrów danych.

Oprócz zrozumienia tradycyjnej kompatybilności płyn/materiał, Fodor opracował kilka powłok w celu zwiększenia odporności na korozję niektórych materiałów.

Od projektu po produkcję, na poziomie komponentów lub systemu, eksperci ds. termicznych Fodora zapewniają niestandardowe rozwiązania od sprawdzonego partnera.Jeśli chcesz uzyskać więcej informacji na temat naszego niestandardowego projektu i procesu produkcji blach na zimno, skontaktuj się z nami!

Jakie parametry należy zapewnić w projekcie cieplnym płyty chłodzonej wodą?

Projektując odprowadzanie ciepła płyty chłodzącej wodę, należy podać model płyty chłodzącej wodę (czyli wielkość płyty chłodzącej wodę), pozycję wiercenia płyty chłodzącej wodę, cel do osiągnięcia (w tym różnica temperatur, różnica ciśnień wody itp.), parametry złącza, moc źródła ciepła, wartość opałowa i inne dane

PROJEKTOWANIE I ANALIZA PŁYT NA ZIMNO DO ZARZĄDZANIA TERMICZNEGO

Projektując płytę zimną, należy przezwyciężyć kilka wyzwań, aby stworzyć optymalny projekt.W wielu przypadkach istnieją kompromisy między opcjami projektowymi. Fodor ma duże doświadczenie w zaspokajaniu potrzeb termicznych przy jednoczesnej minimalizacji kosztów operacyjnych i produkcyjnych.Poniżej kilka kluczowych cech wydajności, które przeanalizujemy w ramach projektu:

1. Spadek ciśnienia
2. Ścieżka przepływu cieczy
3. Równoważenie przepływu
4. Kompatybilność materiałowa
5. Stabilność płynów
6. Jednolitość temperatury
7. Maksymalna temperatura
8. Waga/rozmiar

OPCJE PRZEPŁYWU CIECZY ZIMNEJ PŁYTY

Do rozważenia jest kilka rodzajów systemów z płytą zimną.Fodor przeanalizuje wymagania projektowe i zaleci odpowiedni typ płyty zimnej dla Twojego zastosowania.Poniżej przedstawiamy kilka naszych opcji przepływu:

Serpentynowa rurka

• Rura kolektora
• Minikanał
• Mikrokanał

Każdy typ konfiguracji systemu ma kompromisy w zakresie wydajności.Na przykład konstrukcja mikrokanałowa zwiększa powierzchnię wymiany ciepła, jednak przy pewnych natężeniach przepływu może powodować niestabilność przepływu i duże spadki ciśnienia.

OPCJE MATERIAŁÓW I PŁYNÓW NA ZIMNO W PŁYNIE

Przy projektowaniu zimnej płyty kluczowe znaczenie ma materiał koperty i kompatybilność płynów.Zespół ACT posiada doświadczenie w zakresie stabilnych, kompatybilnych rozwiązań.

---Aluminium
---Stal nierdzewna
---Miedź
--- Na bazie polimeru
---Woda
---Dejonizowana woda
--- Mieszanina woda/glikol etylenowy
--- Płyny dielektryczne

OPCJE MATERIAŁÓW I PŁYNÓW NA ZIMNO W PŁYNIE

Przy projektowaniu zimnej płyty kluczowe znaczenie ma materiał koperty i kompatybilność płynów.Zespół ACT posiada doświadczenie w zakresie stabilnych, kompatybilnych rozwiązań.

Aluminium
Stal nierdzewna
Miedź
Na bazie polimerów
Woda
Dejonizowana woda
Mieszanina woda/glikol etylenowy
Płyny dielektryczne

Po ukończeniu projektu można go prototypować i produkować w naszym zakładzie produkcyjnym posiadającym certyfikat jakości ISO 9001:2008 i AS9100:2009.Możesz być pewien najlepszych praktyk projektowych i produkcyjnych firmy Fodor.

Po ukończeniu projektu można go prototypować i produkować w naszym zakładzie produkcyjnym posiadającym certyfikat jakości ISO 9001:2008 i AS9100:2009.Możesz być pewien najlepszych praktyk projektowych i produkcyjnych firmy Fodor.

Oferujemy usługę projektowania i symulacji.Na przykład sprawa naszego niemieckiego klienta.

Zgodnie z wynikami symulacji symulowany chip jest zgodny z wymaganiami temperaturowymi określonymi przez klienta.
