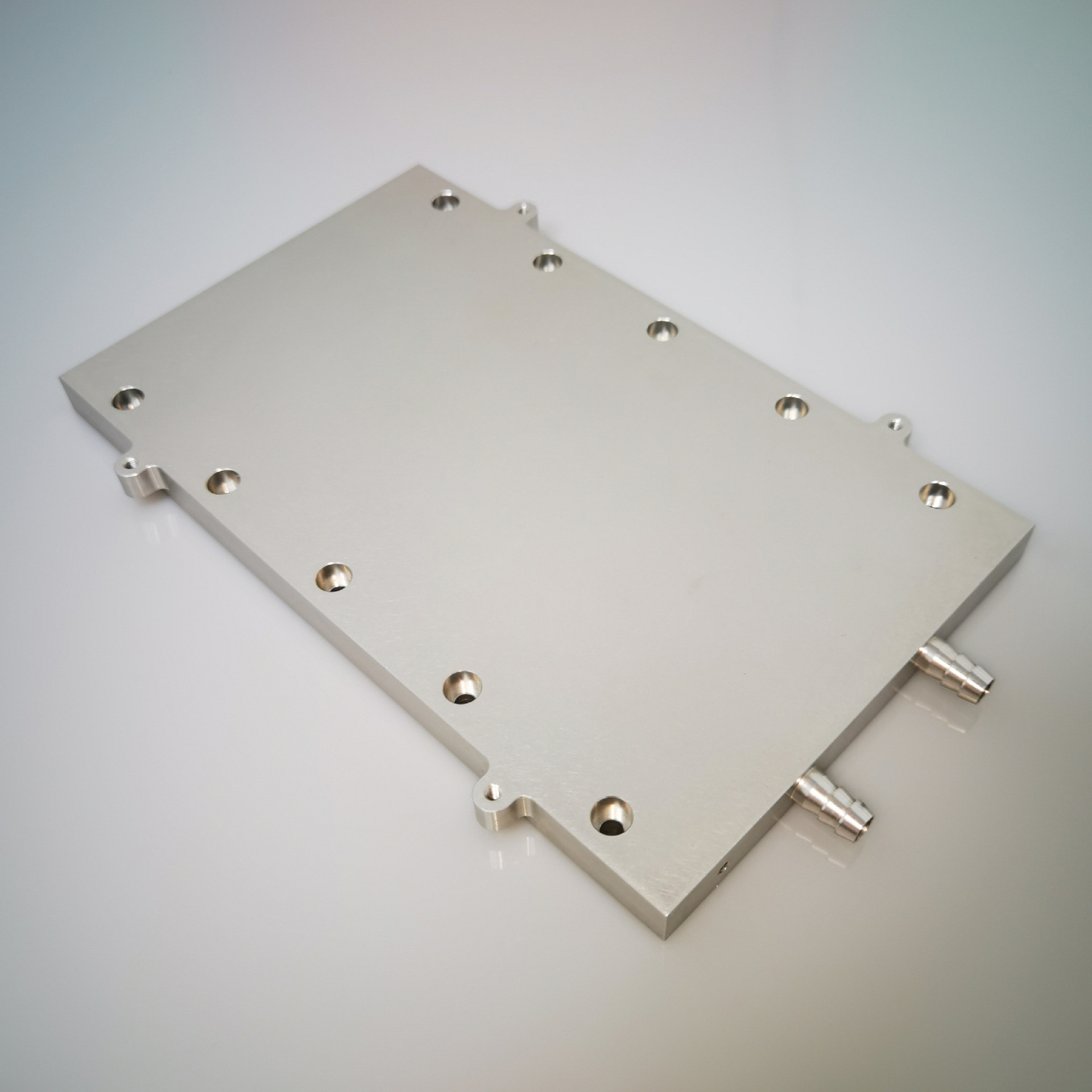

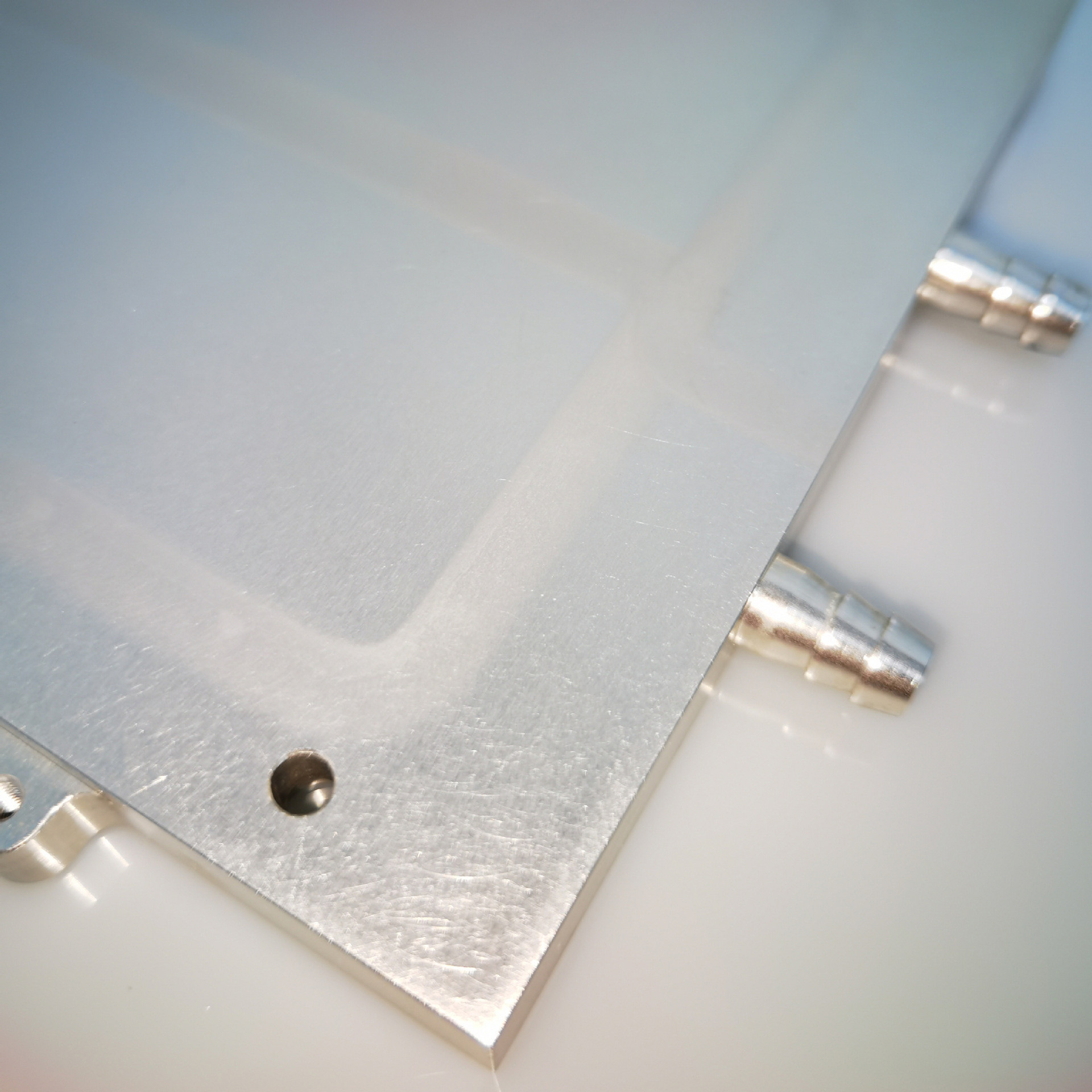

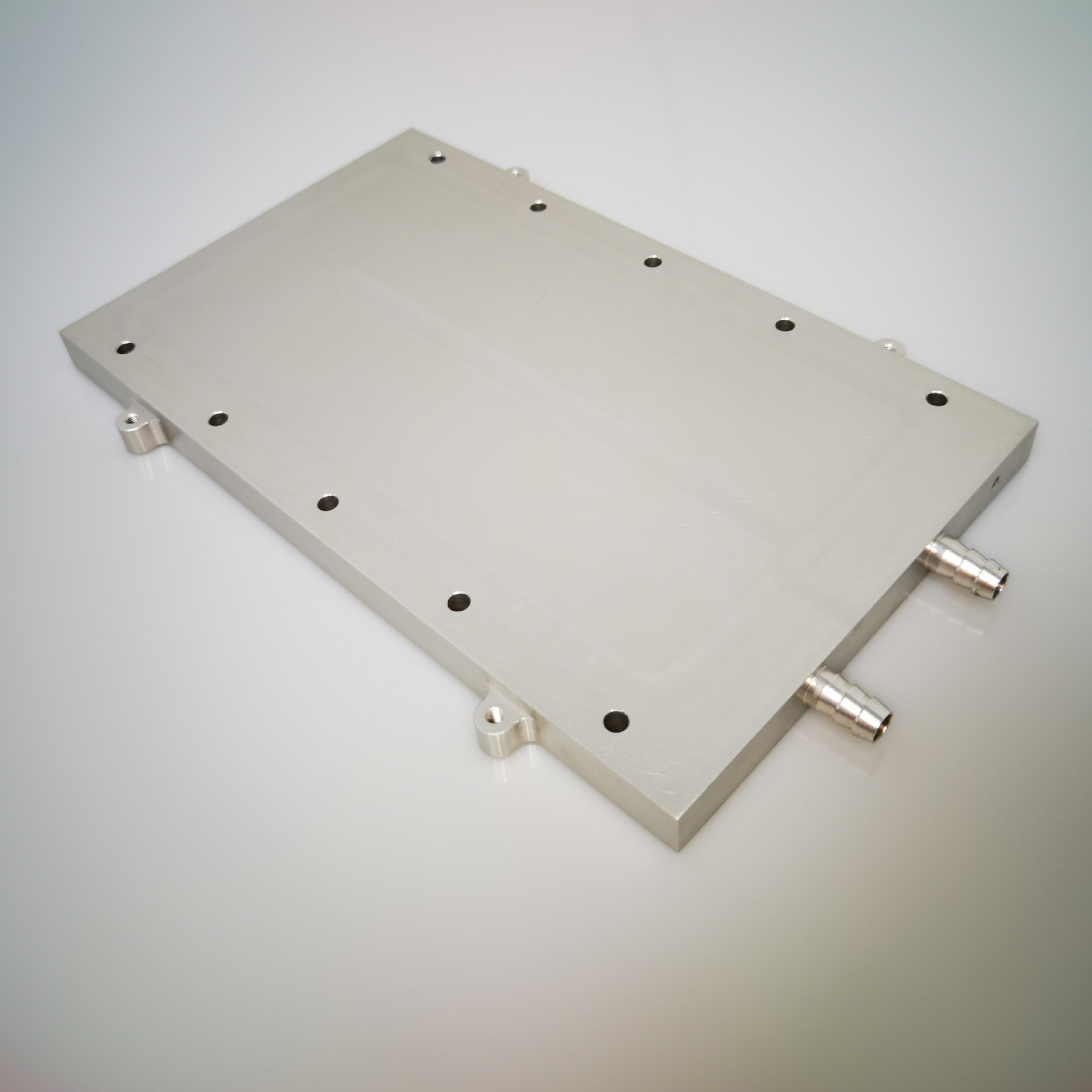

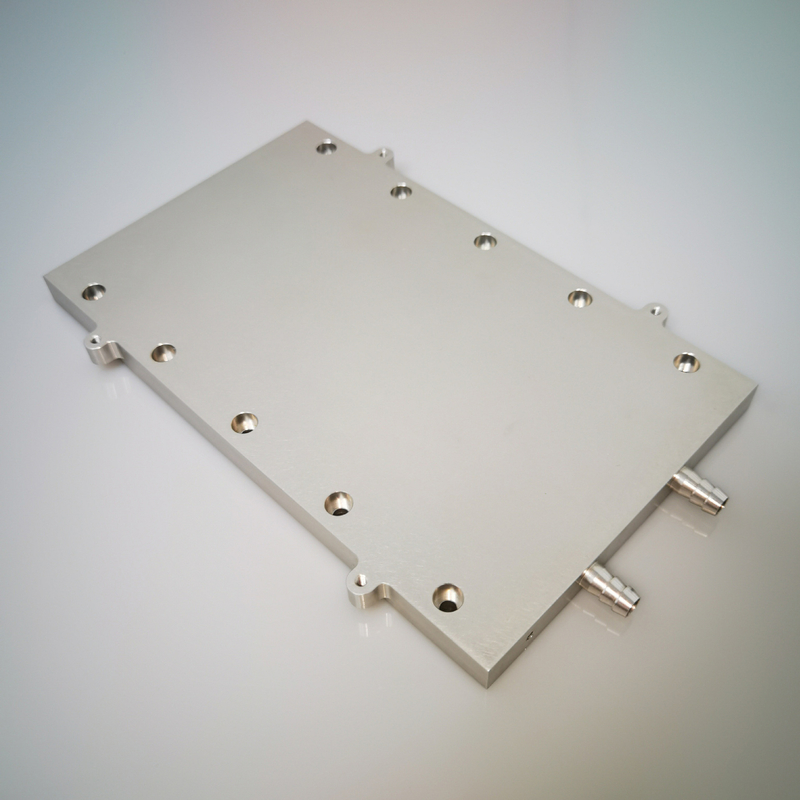

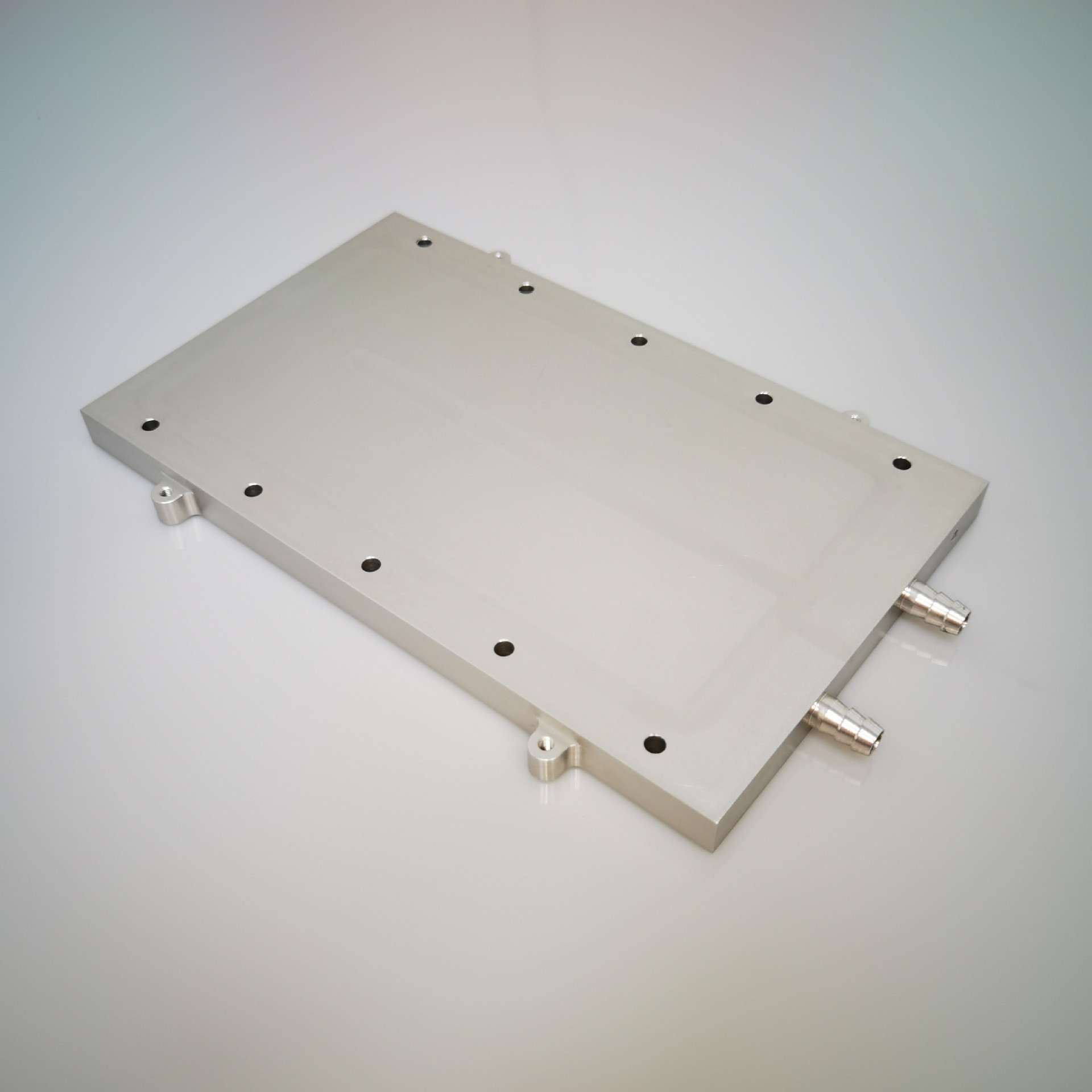

Dostosowana płyta chłodząca radiator chłodzona cieczą do urządzeń przemysłowych

Szybki szczegół

CO TO JEST PŁYTA ZIMNA?

Zimna płyta jest odpowiedzialna za odbieranie ciepła z urządzenia (urządzeń) i przekazywanie go do jednofazowego płynu chłodzącego, krążącego przez wewnętrzne kanały płyty, a następnie odprowadzanie go do chłodnicy.Istnieje kilka termicznych/mechanicznych zalet rozwiązania z zimną płytą..

Notatka

Radiatory cieczowe są również nazywane grzejnikami chłodzonymi wodą i grzejnikami chłodzonymi cieczą.Są one zazwyczaj wykonane z aluminium i służą do rozpraszania ciepła.Stosowane są głównie w urządzeniach dużej mocy, takich jak serwery, falowniki, falowniki, APF, SVG, IGBT itp. Pamiętaj, aby mieć Firma Fodor Radiator Factory specjalizuje się w aluminiowych radiatorach, płytach chłodzących wodę itp. zainstaluj element grzejny na płycie chłodzącej wodę, aby rozproszyć ciepło, a ciecz wewnętrzna jest specjalnie wyznaczona.

Niestandardowe radiatory chłodzone cieczą

Dzięki ścisłej współpracy z naszymi klientami możemy zaprojektować i wyprodukować prawie każdy rodzaj miedzianego lub aluminiowego radiatora chłodzonego cieczą (inne materiały na zamówienie).Nasze projekty uwzględniają wewnętrzną sytuację chipów mocy, a specjalny obieg wody jest zaprojektowany dla optymalnego chłodzenia modułu mocy.Nie wahaj się zapytać o swoje potrzeby aplikacji.

Szeroka gama radiatorów chłodzonych cieczą

Miedziane i aluminiowe radiatory chłodzone cieczą z wewnętrznym kanałem do chłodzenia półprzewodników wodą, glikolem i/lub olejem.Nadaje się do przekształtników dużej mocy w obiektach przemysłowych z układami obiegu chłodzenia i wymiennikami ciepła.Mamy standardowy asortyment i możemy dostosować dowolny projekt, którego potrzebujesz.Nowa seria RG82000 wprowadza nową technologię produkcji FSW dla bardzo niezawodnych i wydajnych płyt zimnych.Seria RG78000 została specjalnie zaprojektowana dla modułów IHM/IHV y PrimePACK™3.RG77000 jako tanie rozwiązanie z wbudowanym obwodem chłodzenia.Seria RG75000 do urządzeń prasujących i RG76000 do 62 mm uzupełnia standardową gamę produktów naszej firmy.

Jakie parametry należy zapewnić w projekcie cieplnym płyty chłodzonej wodą?
Projektując odprowadzanie ciepła płyty chłodzącej wodę, należy podać model płyty chłodzącej wodę (czyli wielkość płyty chłodzącej wodę), pozycję wiercenia płyty chłodzącej wodę, cel do osiągnięcia (w tym różnica temperatur, różnica ciśnień wody itp.), parametry złącza, moc źródła ciepła, wartość opałowa i inne dane

PROJEKTOWANIE I ANALIZA PŁYT NA ZIMNO DO ZARZĄDZANIA TERMICZNEGO

Projektując płytę zimną, należy przezwyciężyć kilka wyzwań, aby stworzyć optymalny projekt.W wielu przypadkach istnieją kompromisy między opcjami projektowymi.ACT ma duże doświadczenie w zaspokajaniu potrzeb cieplnych przy jednoczesnej minimalizacji kosztów operacyjnych i produkcyjnych.Poniżej kilka kluczowych cech wydajności, które przeanalizujemy w ramach projektu:

1. Spadek ciśnienia
2. Ścieżka przepływu cieczy
3. Równoważenie przepływu
4. Kompatybilność materiałowa
5. Stabilność płynów
6. Jednolitość temperatury
7. Maksymalna temperatura
8. Waga/rozmiar

OPCJE PRZEPŁYWU CIECZY ZIMNEJ PŁYTY

Do rozważenia jest kilka rodzajów systemów z płytą zimną.Fodor przeanalizuje wymagania projektowe i zaleci odpowiedni typ płyty zimnej dla Twojego zastosowania.Poniżej przedstawiamy kilka naszych opcji przepływu:

Serpentynowa rurka

• Rura kolektora
• Minikanał
• Mikrokanał

Każdy typ konfiguracji systemu ma kompromisy w zakresie wydajności.Na przykład konstrukcja mikrokanałowa zwiększa powierzchnię wymiany ciepła, jednak przy pewnych natężeniach przepływu może powodować niestabilność przepływu i duże spadki ciśnienia.

OPCJE MATERIAŁÓW I PŁYNÓW NA ZIMNO W PŁYNIE

Przy projektowaniu zimnej płyty kluczowe znaczenie ma materiał koperty i kompatybilność płynów.Zespół ACT posiada doświadczenie w zakresie stabilnych, kompatybilnych rozwiązań.

---Aluminium
---Stal nierdzewna
---Miedź
--- Na bazie polimeru
---Woda
---Dejonizowana woda
--- Mieszanina woda/glikol etylenowy
--- Płyny dielektryczne

Po ukończeniu projektu można go prototypować i produkować w naszym zakładzie produkcyjnym posiadającym certyfikat jakości ISO 9001:2008 i AS9100:2009.Możesz być pewien najlepszych praktyk projektowych i produkcyjnych firmy Fodor.

Oferujemy usługę projektowania i symulacji.Na przykład sprawa naszego niemieckiego klienta.

Zgodnie z wynikami symulacji symulowany chip jest zgodny z wymaganiami temperaturowymi określonymi przez klienta.
