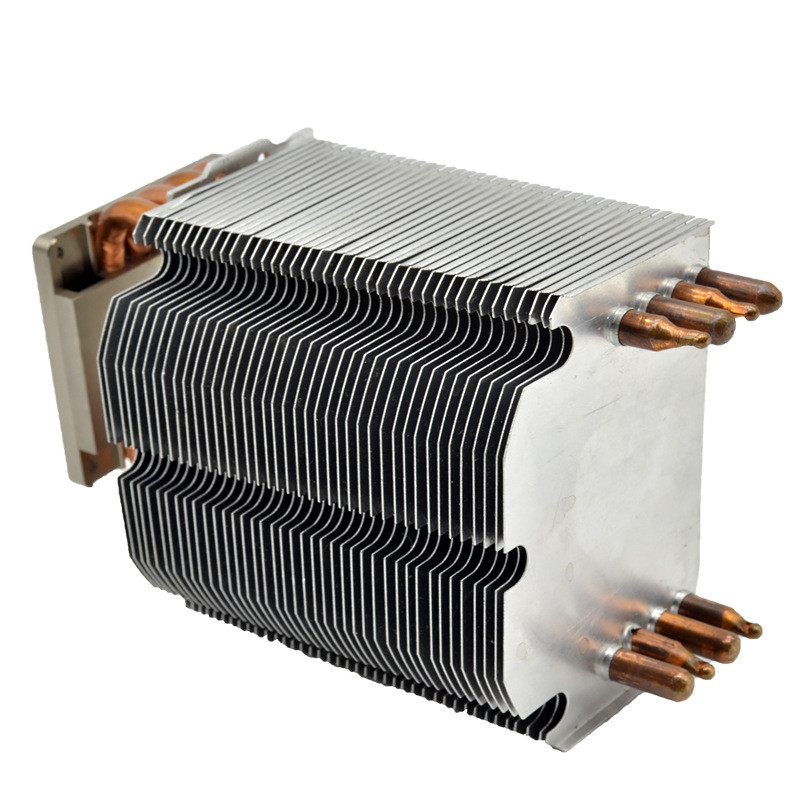

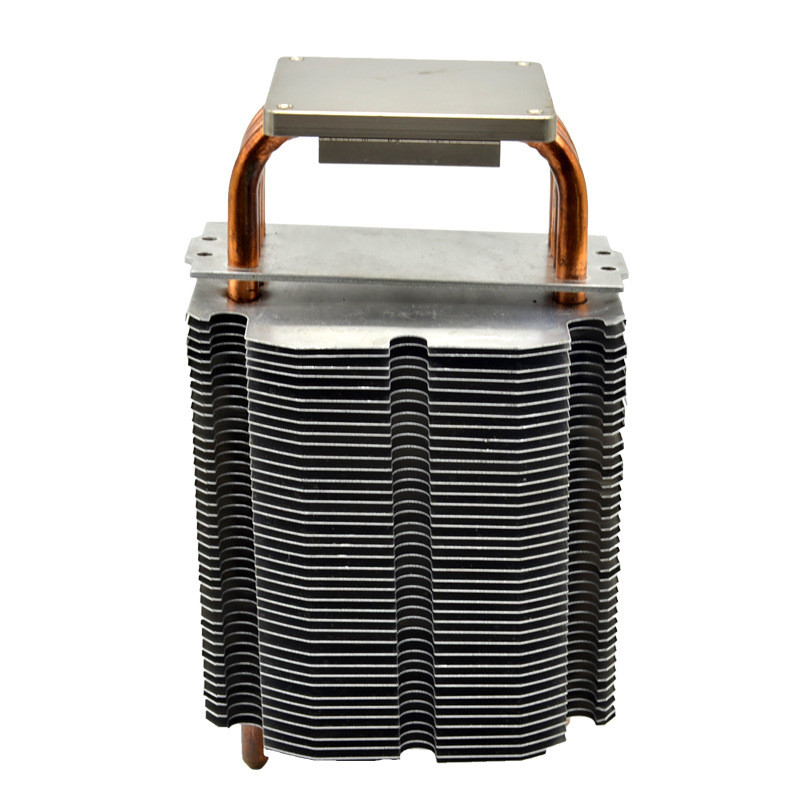

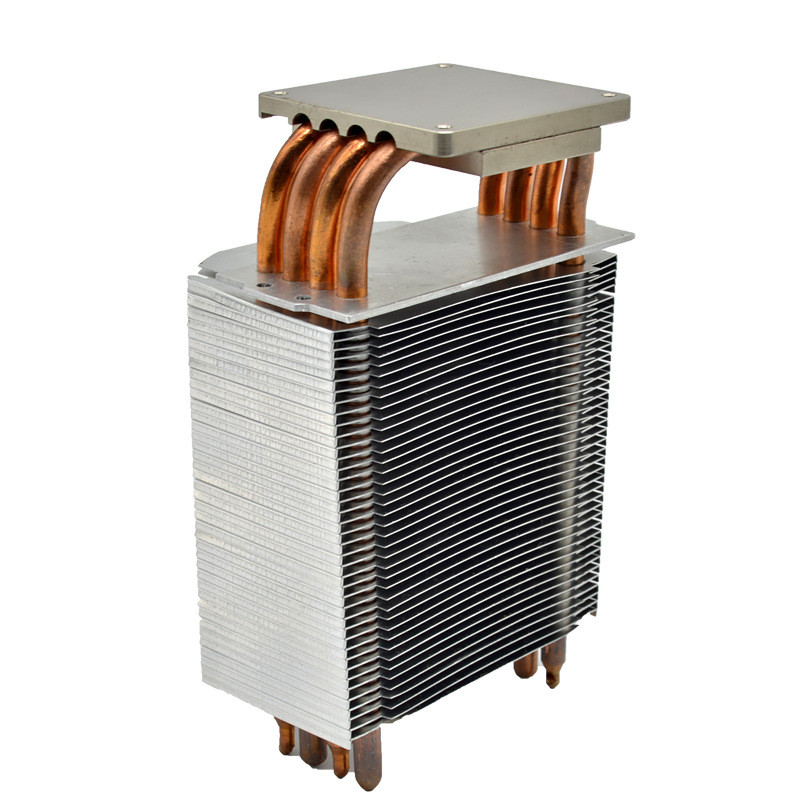

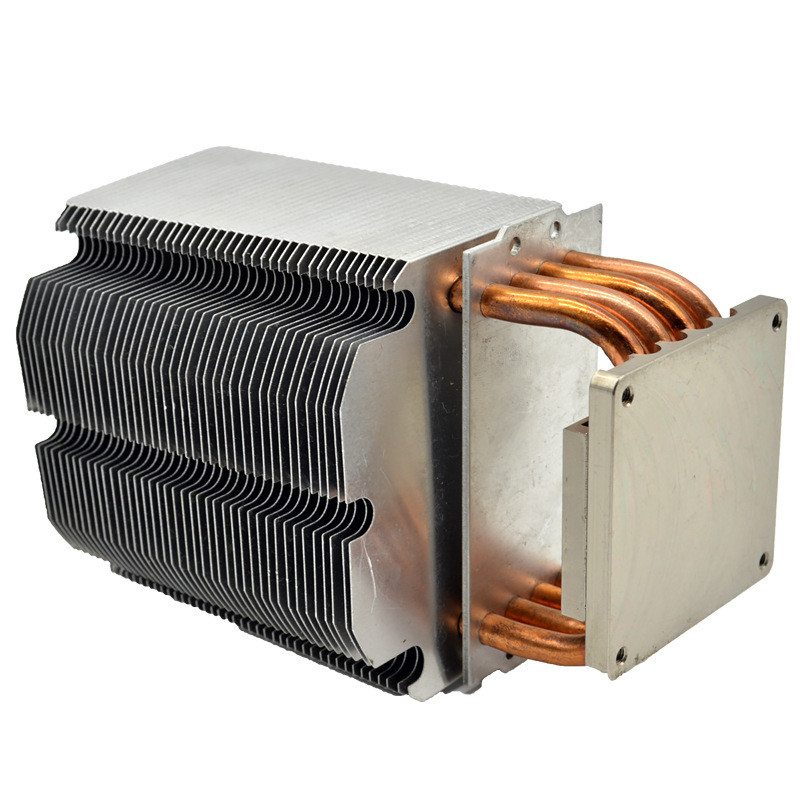

Aluminiowy radiator dolny z rurką cieplną Praktyczna powłoka niklowa

Aluminiowa płyta dolna 4 szt. Rury cieplne Grzejnik rurowy z powłoką niklową

Szybki szczegół

Opis

Grzejnik rurowy cieplny to nowy produkt wyprodukowany przy użyciu technologii rurek cieplnych w celu wprowadzenia znacznych ulepszeń w wielu starych grzejnikach lub produktach i systemach wymiany ciepła.Istnieją dwa rodzaje grzejników rurowych: chłodzenie naturalne i wymuszone chłodzenie powietrzem.Opór cieplny grzejnika rurowego chłodzonego powietrzem można zmniejszyć i jest on często stosowany w zasilaczach dużej mocy.

Notatka

Grzejnik rurowy składa się z uszczelnionej rury, knota cieczowego i kanału parowego.Knot otacza ścianę rury szczelnie zamkniętej rury i jest zanurzony w nasyconym płynie, który może ulatniać się.Tym płynem może być woda destylowana lub amoniak, metanol lub aceton.Grzejnik rurowy wypełniony amoniakiem, metanolem, acetonem i innymi cieczami nadal ma dobrą zdolność rozpraszania ciepła w niskich temperaturach.

Gdy grzejnik rurowy pracuje, jego sekcja odparowująca pochłania ciepło wytwarzane przez źródło ciepła (urządzenia półprzewodnikowe mocy itp.), dzięki czemu ciecz w knotu zagotuje się w parę.Para z ciepłem przemieszcza się z sekcji odparowywania grzejnika rurowego do jego sekcji chłodzenia.Gdy para przenosi ciepło do sekcji chłodzenia, para skrapla się w ciecz.Skroplona ciecz powraca do sekcji odparowywania poprzez działanie kapilarne knota na ściance rury i powtarza wspomniany powyżej proces cyrkulacji w celu ciągłego rozpraszania ciepła.

Grzejnik rurowy to wysokowydajne urządzenie grzejnikowe o wyjątkowych właściwościach rozpraszania ciepła.Oznacza to, że ma wysoką przewodność cieplną, a rozkład temperatury wzdłuż kierunku osiowego pomiędzy sekcją odparowywania a sekcją chłodzenia jest równomierny i zasadniczo równy.
Opór cieplny radiatora zależy od przewodności cieplnej materiału i efektywnej powierzchni w objętości.Gdy objętość litego grzejnika aluminiowego lub miedzianego osiągnie 0,006 m³, zwiększenie jego objętości i powierzchni nie zmniejszy znacząco oporu cieplnego.W przypadku dyskretnych urządzeń półprzewodnikowych, które rozpraszają ciepło po obu stronach, opór cieplny chłodzonego powietrzem całkowicie miedzianego lub całkowicie aluminiowego radiatora może osiągnąć jedynie 0,04°C/W.Grzejnik ciepła może osiągnąć 0,01 ℃/W.W warunkach naturalnego chłodzenia konwekcyjnego wydajność grzejnika rurowego może być poprawiona ponad dziesięciokrotnie w porównaniu z grzejnikiem fizycznym.

Grzejnik rurowy ma następujące zalety:

• Szybkość reakcji termicznej jest duża, a jej zdolność do przenoszenia ciepła jest ponad 1000 razy większa niż w przypadku rur miedzianych o tym samym rozmiarze i wadze;
• Mały rozmiar i niewielka waga;
• Wysoka wydajność rozpraszania ciepła, która może uprościć projekt rozpraszania ciepła sprzętu elektronicznego, na przykład zmiana chłodzenia powietrzem na samochłodzenie;
• Nie jest wymagane zewnętrzne zasilanie i nie jest wymagana żadna specjalna konserwacja podczas pracy;
• Posiada dobre właściwości izotermiczne.Po zbilansowaniu ciepła gradient temperatury między sekcją odparowywania a sekcją chłodzenia jest dość mały, co można w przybliżeniu uznać za 0;
• Operacja jest bezpieczna i niezawodna oraz nie zanieczyszcza środowiska.

Możemy zaoferować usługę grzejnika rurowego, dopuszczalna jest niewielka ilość.

Pomoc techniczna

Oferujemy usługę projektowania i symulacji.Na przykład sprawa naszego niemieckiego klienta.

Zgodnie z wynikami symulacji symulowany chip jest zgodny z wymaganiami temperaturowymi określonymi przez klienta.
