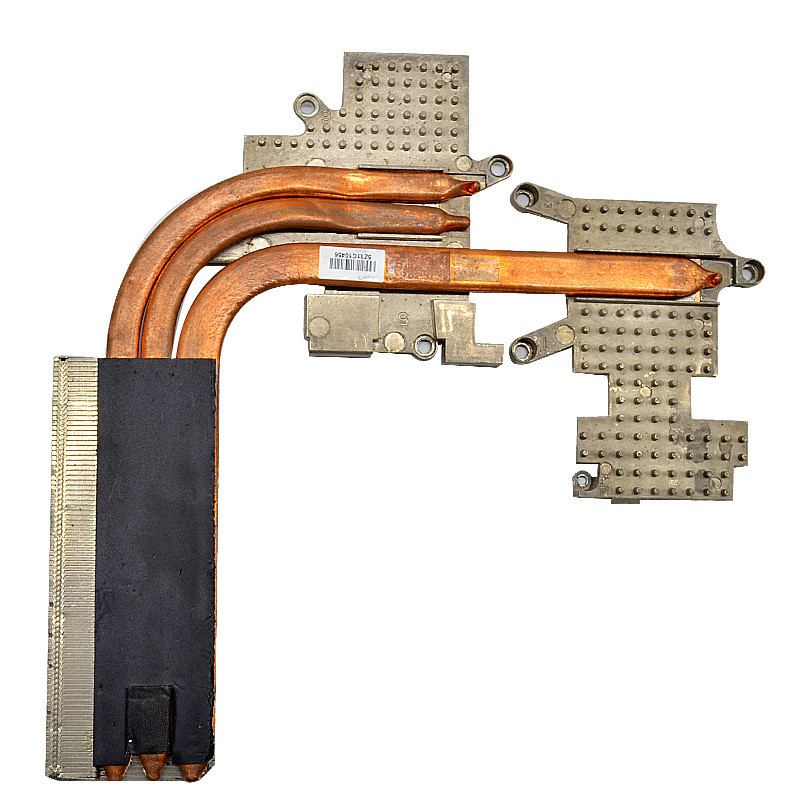

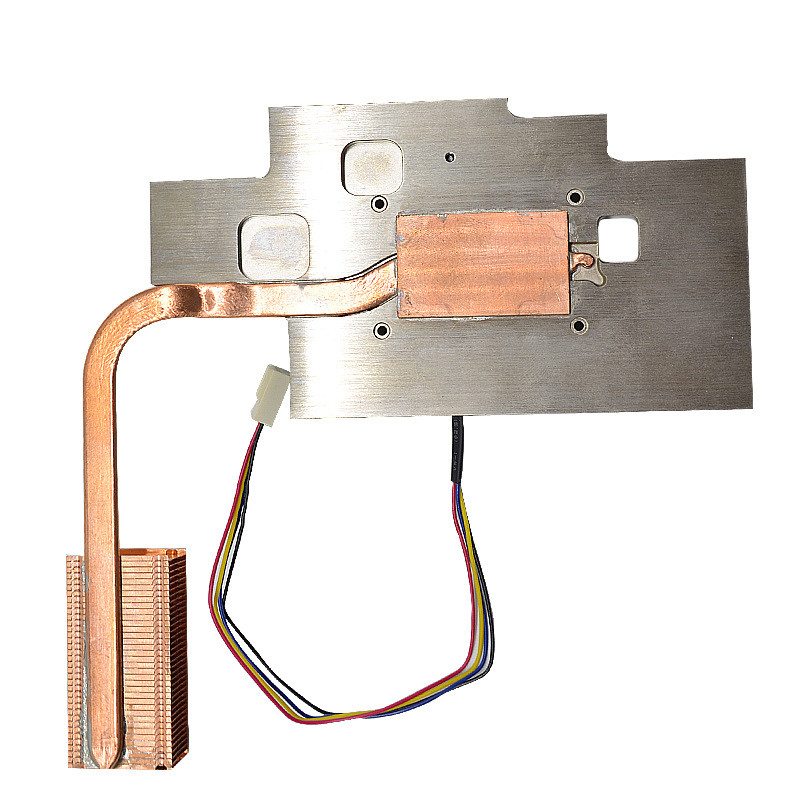

Nierdzewne chłodzenie komputera z rurką cieplną

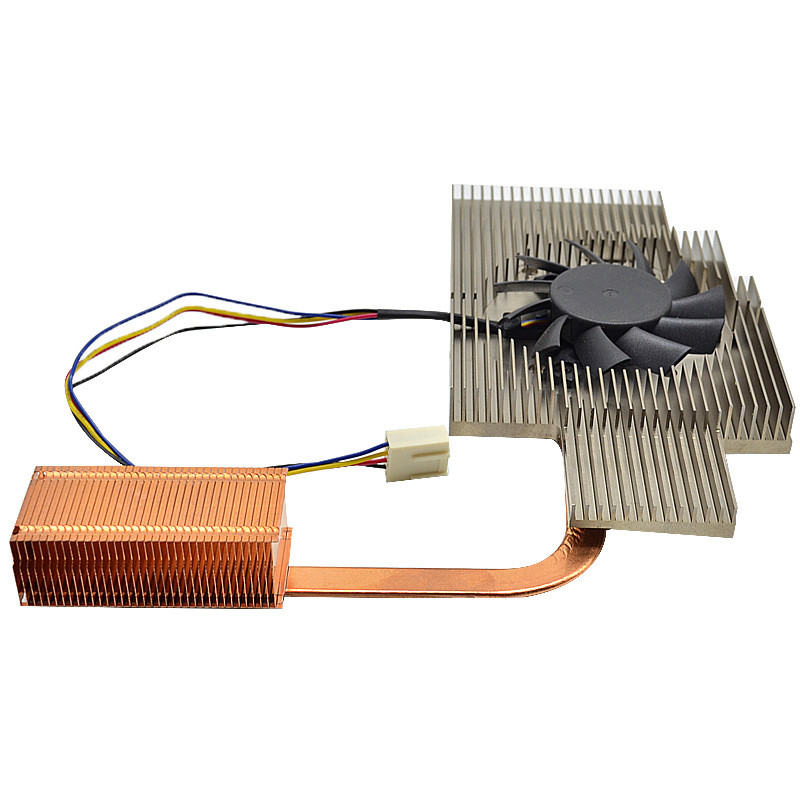

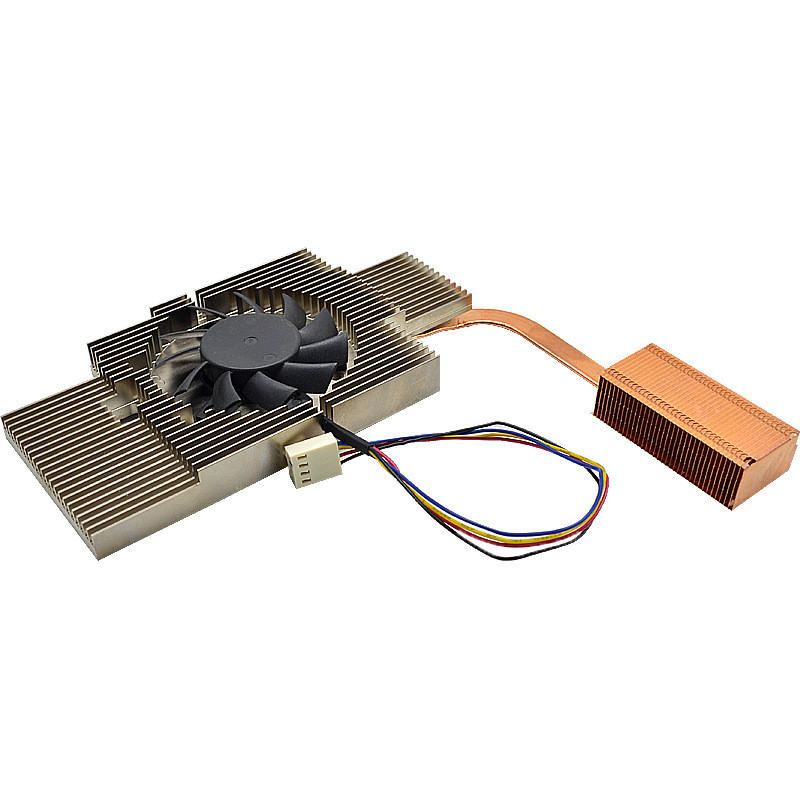

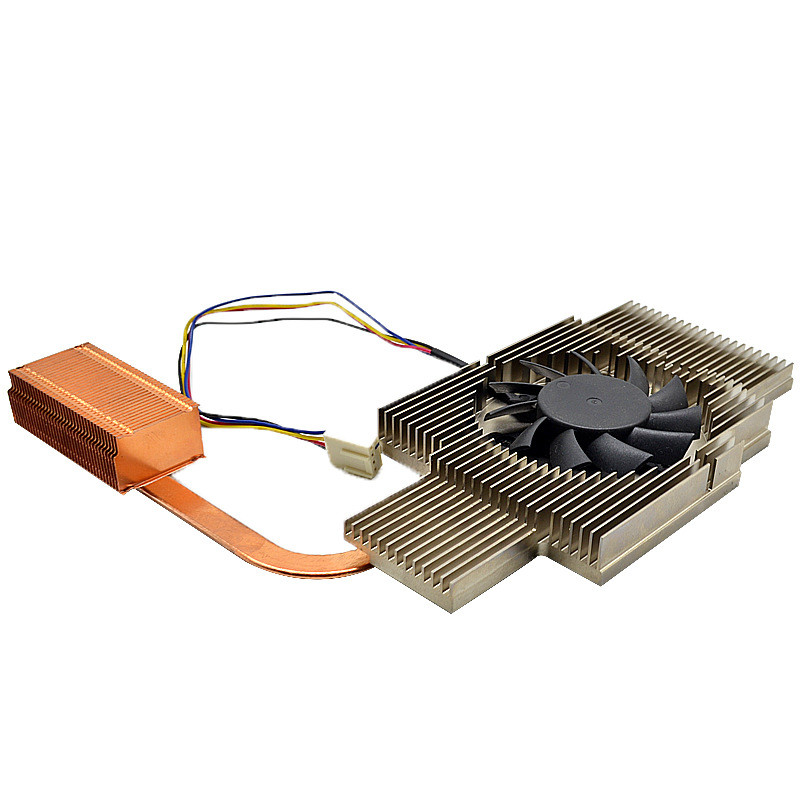

Grzejnik miedziany z rurą grzewczą z aluminiowym radiatorem i wentylatorem

Szybki szczegół

Opis

Grzejnik rurowy cieplny to nowy produkt wyprodukowany przy użyciu technologii rurek cieplnych w celu wprowadzenia znacznych ulepszeń w wielu starych grzejnikach lub produktach i systemach wymiany ciepła.Istnieją dwa rodzaje grzejników rurowych: chłodzenie naturalne i wymuszone chłodzenie powietrzem.Opór cieplny grzejnika rurowego chłodzonego powietrzem można zmniejszyć i jest on często stosowany w zasilaczach dużej mocy.

Notatka

Grzejnik z nawiewem bocznym
Grzejniki z nawiewem bocznym są niezwykle popularne na publicznych kartach graficznych.Często widzimy „ceglane” zintegrowane radiatory, takie jak publiczny ATI Radeon HD 5870 i publiczny GeForce GTX 470, jako najbardziej typowe radiatory boczne.Chłodnica z nawiewem bocznym wykorzystuje boczny przepływ powietrza generowany przez obrót turbowentylatora do zasysania powietrza z wnętrza podwozia, a następnie przechodzi przez rowki prowadzące powietrze, żebra, ciepłowody itp. i odprowadza ciepło do zewnętrznej części obudowy przez wylot powietrza z tyłu karty graficznej.
Wadami grzejników z nawiewem bocznym są głównie niedostateczne odprowadzanie ciepła i niezadowalająca kontrola hałasu.
Ponieważ chłodnica z nawiewem bocznym wymaga długiego kanału prowadzącego powietrze, a żebra są umieszczone wewnątrz kanału, turbowentylator jest wymagany, aby zapewnić pewną ilość przepływu powietrza, aby umożliwić wypływ powietrza z kanału z wystarczającą prędkością i wziąć z dala od ciepła.Jednak ze względu na swój rozmiar objętość powietrza w turbowentylatorze jest często niezadowalająca przy niskich prędkościach.Gdy działa z dużą prędkością, hałas strumienia powietrza tnącego łopatek turbowentylatora gwałtownie wzrośnie.W rzeczywistości, niektóre publiczne karty graficzne z radiatorami turbo mają temperaturę rdzenia około 60°C w trybie czuwania, podczas gdy temperatura rdzenia szybko wzrasta do 80-90°C przy pełnym obciążeniu, a hałas odpowiednio wzrośnie.
Chociaż radiator z dmuchaniem bocznym ma oczywiste wady, aby zapewnić, że temperatura całego systemu w obudowie nie wzrośnie gwałtownie z powodu nagrzewania się karty graficznej, karty graficzne średniej i wysokiej klasy są dostępne publicznie. wersja wykorzystuje zewnętrzny grzejnik z nawiewem bocznym.Tylko niektóre karty graficzne o mniejszej mocy cieplnej wybiorą inne tryby chłodzenia.
Zalety: ciepło jest odprowadzane na zewnątrz, nie pogarsza akumulacji ciepła wewnątrz obudowy, a efekt kontroli temperatury wewnątrz obudowy jest doskonały (dotyczy tylko odprowadzania ciepła na zewnątrz).Wady: Turbo chłodnica jest głośna, a efekt kontroli temperatury nie jest wystarczająco dobry.

Grzejnik rurowy ma następujące zalety:

• Szybkość reakcji termicznej jest duża, a jej zdolność do przenoszenia ciepła jest ponad 1000 razy większa niż w przypadku rur miedzianych o tym samym rozmiarze i wadze;
• Mały rozmiar i niewielka waga;
• Wysoka wydajność rozpraszania ciepła, która może uprościć projekt rozpraszania ciepła sprzętu elektronicznego, na przykład zmiana chłodzenia powietrzem na samochłodzenie;
• Nie jest wymagane zewnętrzne zasilanie i nie jest wymagana żadna specjalna konserwacja podczas pracy;
• Posiada dobre właściwości izotermiczne.Po zbilansowaniu ciepła gradient temperatury między sekcją odparowywania a sekcją chłodzenia jest dość mały, co można w przybliżeniu uznać za 0;
• Operacja jest bezpieczna i niezawodna oraz nie zanieczyszcza środowiska.

Możemy zaoferować usługę grzejnika rurowego, dopuszczalna jest niewielka ilość.

Pomoc techniczna

Oferujemy usługę projektowania i symulacji.Na przykład sprawa naszego niemieckiego klienta.

Zgodnie z wynikami symulacji symulowany chip jest zgodny z wymaganiami temperaturowymi określonymi przez klienta.
