| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | FODOR |
| Orzecznictwo: | ISO9001:2015 |
| Numer modelu: | RADIATOR-S0009 |
| Minimalne zamówienie: | 100 SZTUK |
| Szczegóły pakowania: | Opakowanie blistrowe |
| Czas dostawy: | 20-30 dni |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 30000 sztuk miesięcznie |
| Cena: | EXW/FOB/CIF/DDP | Surowiec: | AL1050 |
|---|---|---|---|
| Obróbka powierzchniowa: | czysta i falująca płetwa | Podanie: | Aluminiowy radiator z płetwą skośną |
| Usługa przetwarzania: | CNC, nicle poszycia | Czas dostawy: | 20-30 dni |
| Słowo kluczowe: | radiator ze skośnymi płetwami | ||
| High Light: | Radiator z płetwami falistymi,radiator z płetwami AL1050,radiator z płetwami błyskawicznymi ISO9001 |
||

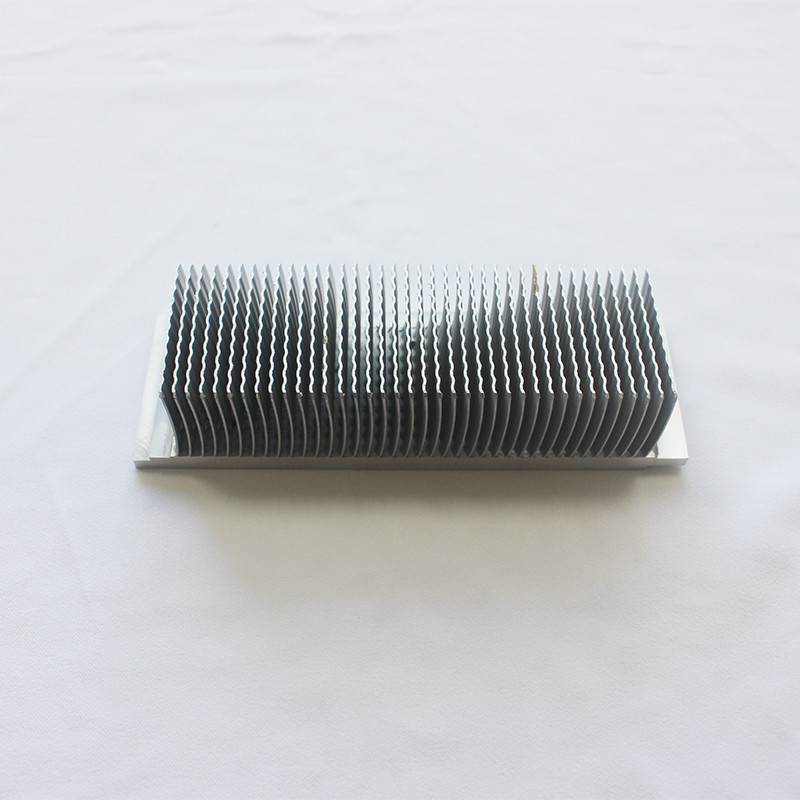

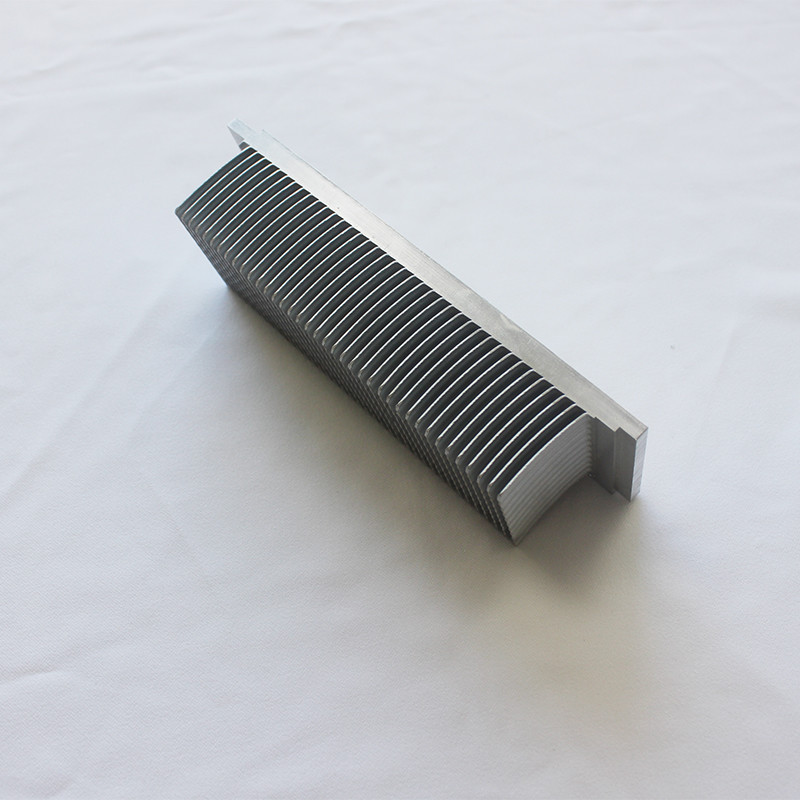

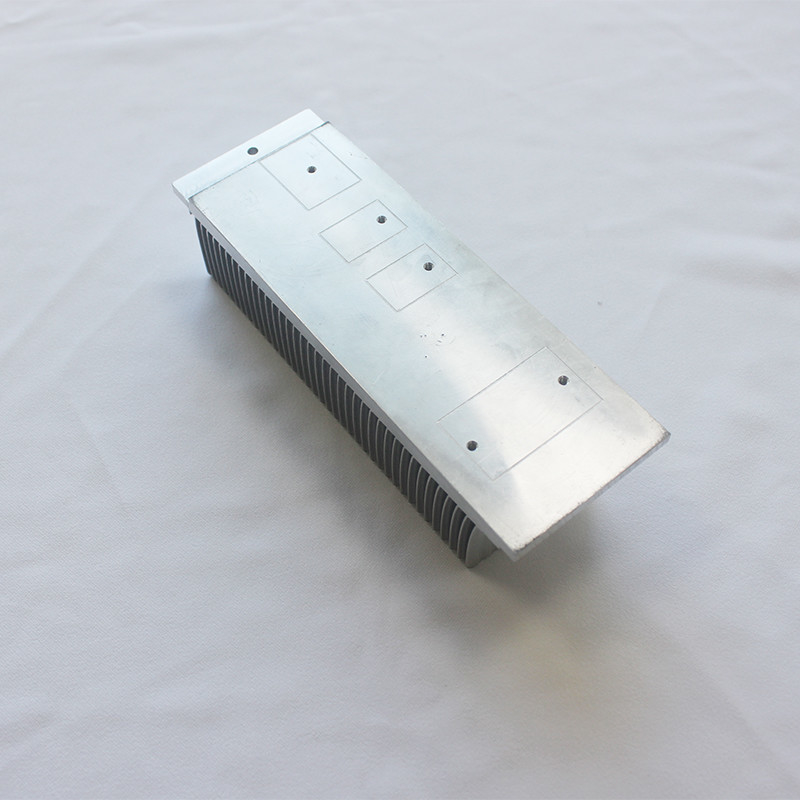

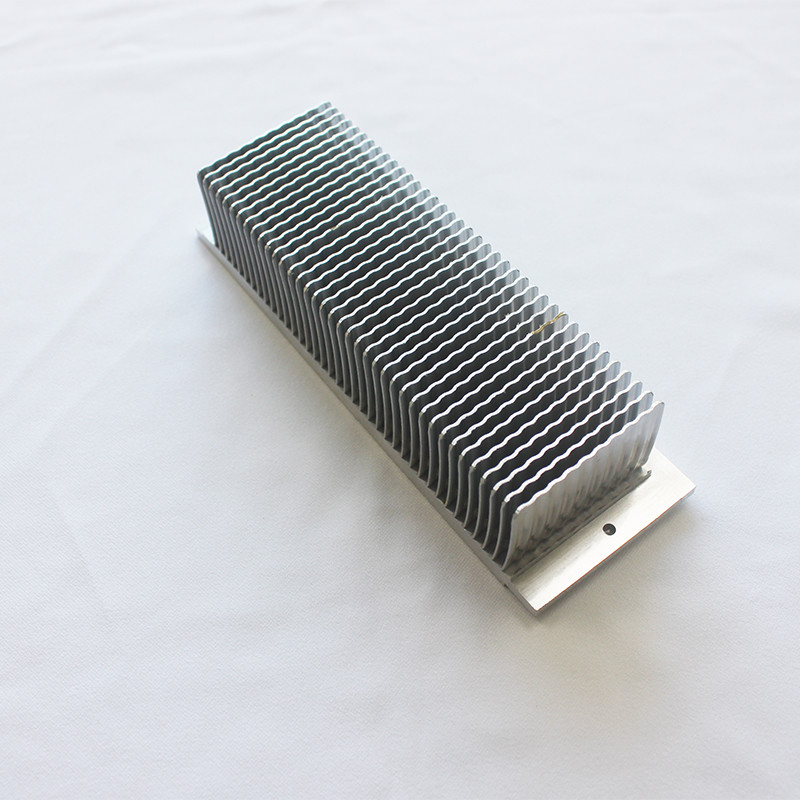

Aluminiowy radiator z płetwami 1050 Wave Fin Skived z czystą obróbką powierzchni
Szybki szczegół
| Surowiec | AL1050 |
| Usługa niestandardowa | Tak, usługa OEM/ODM |
| System jakości | ISO9001:2015 |
| Technologia przetwarzania | Przekładnia CNC / obróbka drewna / CNC / nitowanie |
| Obróbka powierzchniowa | czysty |
| Sposób pakowania | Opakowanie blistrowe lub specjalne opakowanie, które chciałbyś |
| Scenariusz aplikacji | Radiator sprzętu elektronicznego |
| Żądanie MOQ | 100/500/1000 |
Opis
Ten radiator jest oparty na profilu aluminiowym 6063-T5 do obróbki, po pierwsze, sprawdzamy, czy wymiar surowca jest w porządku, czy nie, po drugie, zgodnie z rysunkiem użyj łopaty CNC Gear, aby wykonać wymiar, po trzecie, zgodnie z rysunkiem, czwarty to użycie CNC do dokładnego wymiarowania, piąty to anodowanie, ostatni krok to nitowanie, a następnie kontrola/pakowanie.Pierwsza inspekcja i inspekcja patrolowa są wykonywane w trakcie przetwarzania.
Uwagi
To jest radiator ze ściętymi płetwami
Radiatory z lamelami Skived oferują wysoce zoptymalizowane chłodzenie, ponieważ umożliwiają uzyskanie wyższych gęstości lamel niż te, które można wyprodukować przy użyciu metod wytłaczania, ale nie mają złącza stykowego, które ogranicza przepływ ciepła, jak w przypadku radiatorów z lamelami klejonymi lub lutowanymi.W przeciwieństwie do radiatorów spajanych lub lutowanych, radiatory typu Skived Fin są wykonane z jednego kawałka materiału i oferują zmniejszoną odporność termiczną, ponieważ nie ma połączenia między podstawą a żebrami.Te radiatory są wytwarzane przez precyzyjne wycięcie górnej części podstawy, zwanego „skivingiem”, złożenie go z powrotem do miejsca, w którym jest prostopadła do podstawy, i powtarzanie w regularnych odstępach, aby utworzyć płetwy.
Proces skórowania zapewnia wysoką gęstość żeber i cienką geometrię radiatora dla optymalnej wydajności termicznej.Dzięki upakowaniu jak największej powierzchni żeber w danej objętości, radiatory z lamówkami mają większy transfer ciepła niż inne radiatory o konstrukcji jednoczęściowej, takie jak radiatory z wytłaczanego aluminium.W porównaniu z wytłaczanym aluminium, produkcja radiatorów ze skośnymi lamelami nie opiera się na kosztownych narzędziach, co zapewnia większą elastyczność projektowania i szybsze prototypowanie.Zamiast tego każda płetwa jest wycinana osobno przy użyciu tego samego narzędzia, co pozwala obniżyć koszty oprzyrządowania.Dzięki temu technologia Fodor może w pełni dostosować komponenty płetw skośnych do Twojego produktu, co obejmuje również zastosowania do chłodzenia cieczą.
Radiatory typu Skived mogą być wykonane z aluminium lub miedzi, co pozwala na zastosowanie pełnych, jednoczęściowych rozwiązań miedzianych do wysokowydajnego chłodzenia.Standardowe radiatory z miedzianymi płetwami firmy Fodor są dostępne z kołkami typu Shurlock, które zapewniają niezawodny montaż i łatwy montaż.
W celu szybkiego modelowania termicznego i porównania wielu konstrukcji radiatorów, wypróbuj nasze narzędzie do projektowania radiatorów Genie.
Fodor może zaoferować miedziany radiator fi i aluminiowy (AL1050/6063) radiator fi ryflowany.
