Radiator z prostymi lamelami o wysokiej gęstości

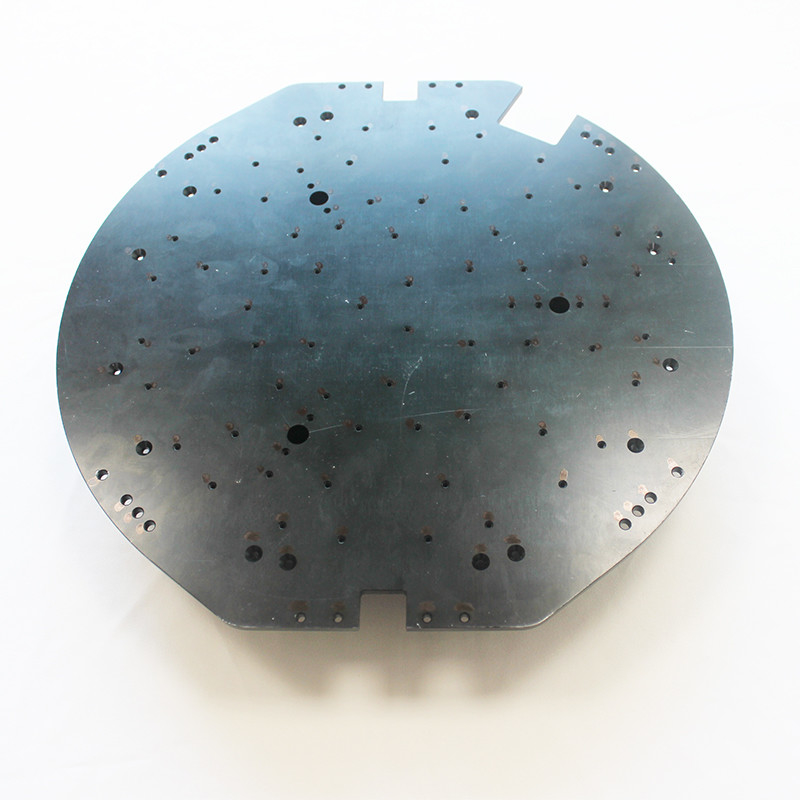

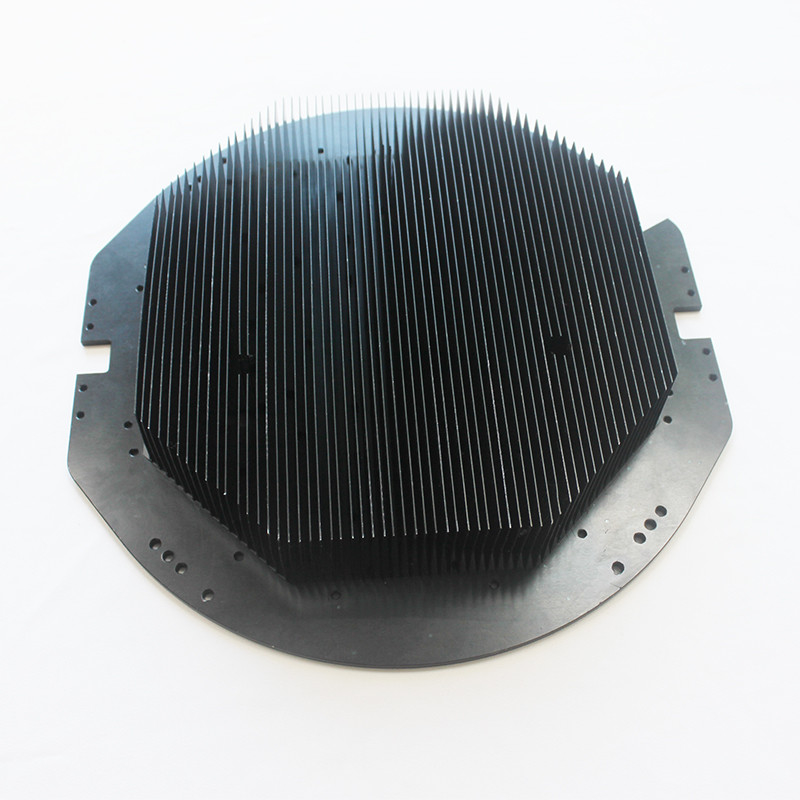

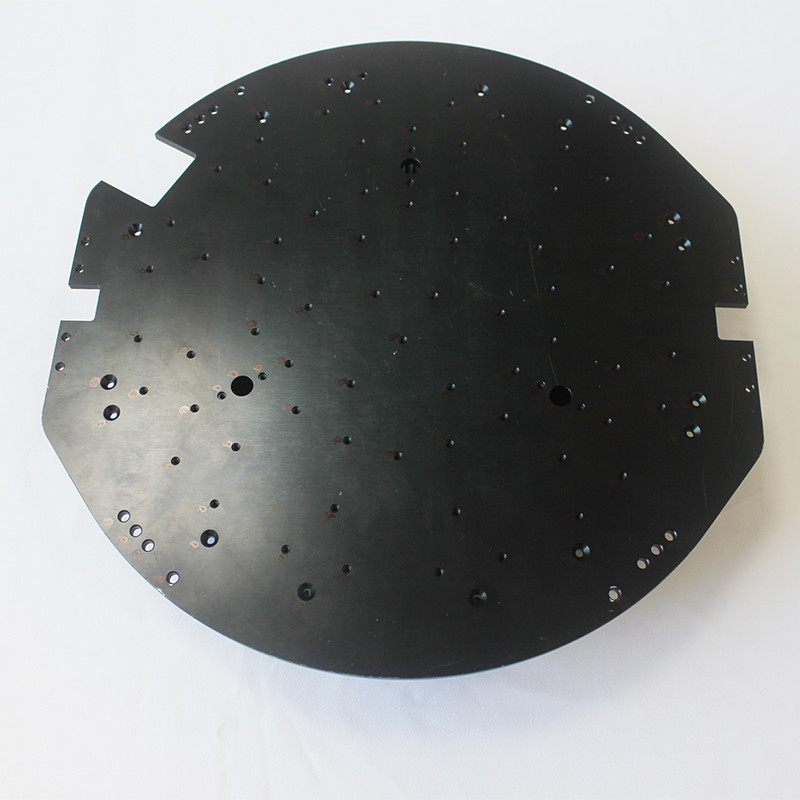

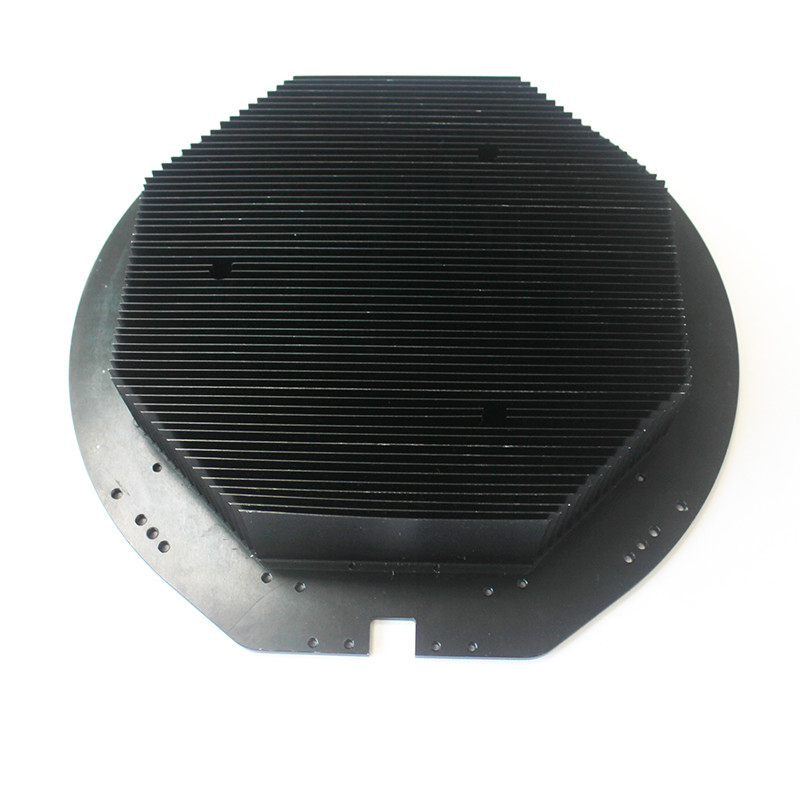

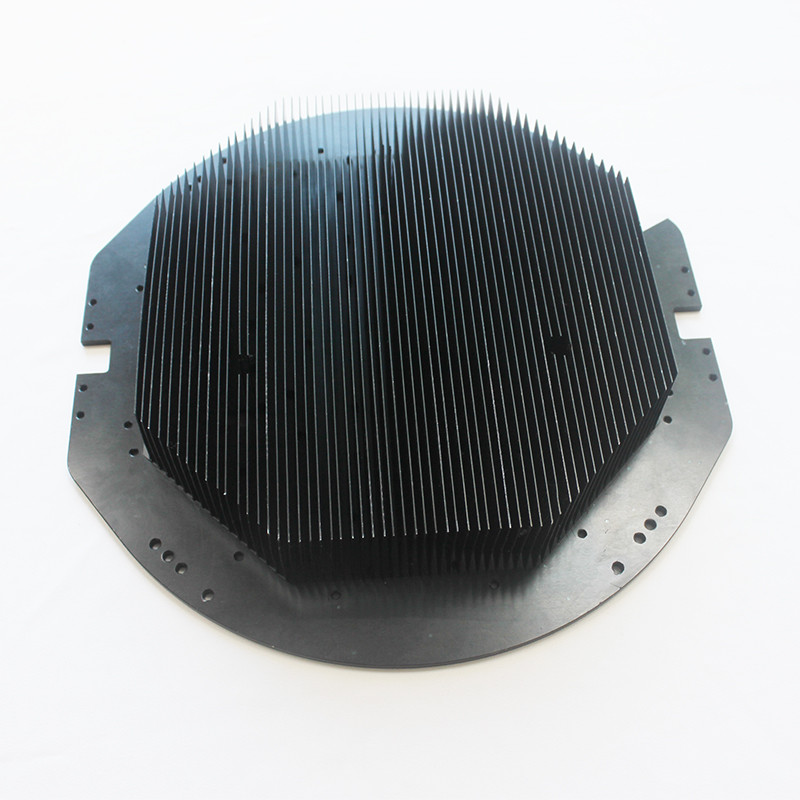

Aluminiowy 6063 anodowany czarny radiator z płetwami o dużej mocy do oświetlenia sufitowego LED o dużej mocy

Szybki szczegół

Opis

Ten radiator jest oparty na profilu aluminiowym 6063-T5 do obróbki, po pierwsze, sprawdzamy, czy wymiar surowca jest w porządku, czy nie, po drugie, zgodnie z rysunkiem użyj łopaty CNC Gear, aby wykonać wymiar, po trzecie, zgodnie z rysunkiem, czwarty to użycie CNC do dokładnego wymiarowania, piąty to anodowanie, ostatni krok to nitowanie, a następnie kontrola/pakowanie.Pierwsza inspekcja i inspekcja patrolowa są wykonywane w trakcie przetwarzania.

Uwagi

To jest radiator ze ściętymi płetwami

Wycinany radiator jest wytwarzany przy użyciu maszyny do ścierania, która wykorzystuje ostrze do cięcia materiału w cienkie plasterki, a następnie wypycha wycięte żebro do góry.W przypadku zastosowania radiatora możliwa jest produkcja ultracienkich lameli, a my wyprodukowaliśmy lamele o grubości nawet 0,008”.Proces umożliwia uzyskanie wysokich współczynników kształtu, które zapewniają większą powierzchnię dla maksymalnego rozpraszania ciepła.Zwykle używamy tego procesu w przypadku miedzianych radiatorów typu Skived, jednak możliwe jest poślizgowe aluminium.Ponieważ konfiguracja jest bardzo łatwa, zazwyczaj opłaty za konfigurację są minimalne, co pozwala na szybkie prototypowanie nowych projektów.Możliwe jest obrabianie dodatkowych elementów po zakończeniu procesu skórowania, ale wymaga to doświadczenia, aby uniknąć naprężeń na radiatorze.

Dosyć łatwo jest zidentyfikować skośny radiator, ponieważ radiator ma krzywiznę, w której ostrze kończy swoje cięcie u podstawy radiatora, jak pokazano na rysunku.Ponadto płetwy nie są całkowicie pionowe i lekko zakrzywiają się.Jest to bardziej widoczne, gdy płetwy stają się wyższe.Typowa szerokość żebra płyty wynosi 200 mm, ale możliwe jest wyprodukowanie radiatorów o szerokości do 400 mm poprzez obrót bloku materiału i wykonanie drugiego przejścia z krzywizną żeber w przeciwnym kierunku.Ponieważ radiator typu Skived jest produkowany z długiego bloku materiału, jedynym rzeczywistym ograniczeniem długości radiatora jest długość bloku.Różne wysokości można osiągnąć poprzez obróbkę bloku materiału.Nadmiar materiału jest poddawany recyklingowi, aby zmniejszyć straty.Typowe wykończenia dla radiatora aluminiowego to anodowanie lub niklowanie.Typowe wykończenie radiatorów Copper Skived to Anti-Oxidant lub niklowane.

Fodor może zaoferować miedziany radiator fi i aluminiowy (AL1050/6063) radiator fi ryflowany.
